什么是行星減速機?行星減速機的主要結構是哪些?行星減速機工作原理是怎樣的?帶著一系列的疑問,通過這篇文章,鼎弘傳動設備一分鐘帶你了解什么是行星減速機。

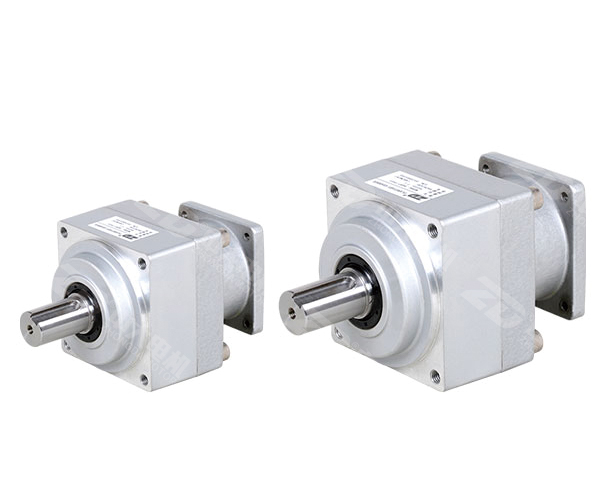

什么是行星減速機?
從高速運轉的動力裝置如電動機、內燃機,到動力裝置的工作端,需要一個降速和增加轉矩的過程。減速機就是實現這個過程的動力傳達機構。
行星減速機是一種用途很廣泛的工業產品,有重量輕、體積小、壽命長、承載能力高等特點。有功率分流、多齒嚙合獨用的特性,最大輸入功率達104kW。適用于起重運輸、工程機械、冶金、礦山、石油化工、建筑機械、輕工紡織、醫療器械、儀器儀表、汽車、船舶、兵器和航空航天等工業部門行星系列新品種WGN定軸傳動減速器、WN子母齒輪傳動減速器、彈性均載少齒差減速器。
行星減速機主要結構:
主要傳動結構為:行星輪,太陽輪,外齒圈。行星減速機因?yàn)榻Y(jié)構原因,單級減速最小為3,最大一般不超過10,常見減速比為:3、4、5、6、8、10,減速機級數一般不超過3,但有部分大減速比定制減速機有4級減速。
行星減速機工作原理:
1、齒圈固定,行星架主動,太陽輪被動
此種組合為升速傳動,傳動比一般為0.2~0.4,轉向相同。
2、太陽輪固定,齒圈主動,行星架被動
此種組合為降速傳動,傳動比一般為1.25~1.67,轉向相同。
3、齒圈固定,太陽輪主動,行星架被動
此種組合為降速傳動,通常傳動比一般為2.5~5,轉向相同。
4、太陽輪固定,行星架主動,齒圈被動
此種組合為升速傳動,傳動比一般為0.6~0.8,轉向相同。
5、行星架固定,齒圈主動,太陽輪被動
此種組合為升速傳動,傳動比一般為0.25~0.67, 轉向相反。
6、行星架固定,太陽輪主動,齒圈被動
此種組合為降速傳動,傳動比一般為1.5~4,轉向相反。
7、把三元件中任意兩元件結合為一體的情況:
當把行星架和齒圈結合為一體作為主動件,太陽輪為被動件或者把太陽輪和行星架結合為一體作為主動件,齒圈作為被動件的運動情況。該組合行星齒輪間沒有相對運動,作為一個整體運轉,傳動比為1,轉向相同。汽車上常用此種組合方式組成直接檔。
8、三元件中任一元件為主動,其余的兩元件自由:
其余兩元件無確定的轉速輸出。第六種組合方式, 由于升速較大,主被動件的轉向相反,在汽車上通常不用這種組合。其余的七種組合方式比較常用。
